POL638.00/DH1
POL638.70/DH1
基于可编程控制器 (PLC) 技术，具备测量、控制与监视功能的控制器
请参阅技术文档 Q3900 以及安装指南 M3910。
POL638.XX/DH1 控制器为区域供热而专门设计。
该产品属于 Climatix 产品系列。
控制器类型：
西门子控制器POL638具有以下特性：
·预置供热标准程序，并可自由编程 (SAPRO)
·面向对象编程的图形化编辑工具 (SAPRO)
·可通过外围设备总线接本地或远程 I/O 扩展模块进行扩展
·供电电源为 AC 24 V 或 DC 24 V
·8 个通用 I/O（对模拟或数字信号输入/输出可配置）
·板载 DC 24 V 电源为有源传感器供电
·5 个数字输入（无源输入）
·2 个模拟输出 (DC 0…10 V)
·6 个继电器输出（常开触点）
·板载 RS-485 接口支持 Modbus RTU 模式
·全模式 modem RS-232 端口用于远程服务
·过程总线支持室内温控器和远程 HMI (DPSU)
·最多可配置 3 个增强通讯模块，支持 BAS 楼宇系统集成
·本地服务接口支持人机界面 (RJ45) 和 PC 服务工具 (USB)
·用于应用程序和系统固件升级的 SD 卡
·支持远程或本地服务的以太网端口，可使用标准浏览器
·工作温度 -20…60 °C（若无内置 LCD-HMI，则为 -40…70 °C）
通讯概念
西门子控制器POL638电源：
0 V，AC/DC 24 V (T1)
工作电压
AC 24 V ±20%；DC 24 V ±10%
西门子控制器POL638频率
45…65 Hz
西门子控制器POL638功耗约
15 VA（无扩展模块）
无扩展模块，使用交流电时最大电流
1.8 A @ AC 24 V
无扩展模块，使用直流电时最大电流
1.0 A @ DC 24 V
配置扩展模块时的最大电流
2.2 A @ AC 24 V / 3.0 A @ DC 24 V
西门子控制器POL638供电保护
10 A 熔断器或断路器
继电器输出
Q1...Q6（T6，T7）
继电器：类型，触点
单稳，常开触点
触点容量：
分断电压
AC 24…230 V (-20%, +10%)
额定电流 (res./ind.)
最大 AC 4 A / 3 A (cosφ 0.6)
AC 19 V 时的分断电流
最小 AC 30 mA
供电保护
6.3 A 熔断器或断路器

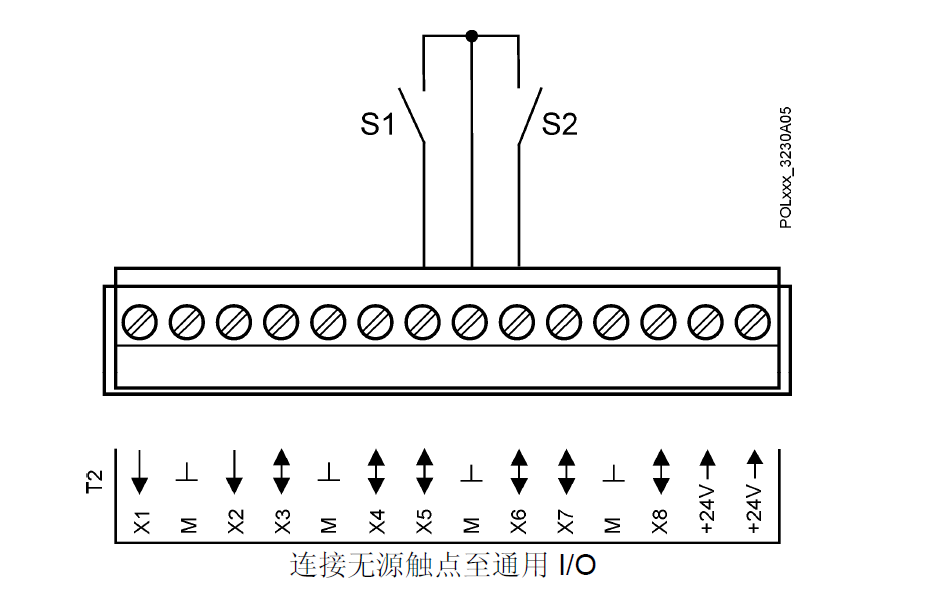

通用 I/O |
|
| |
X1，X2 仅为输入 X3…X8 为通用接口 (T2) | 可配置 基准电位 触点电压 (SELV) 过电压保护 | 通过软件 端子┴ 最高 DC 24 V 至 40 V | |
模拟输入 (X1…X8) | LG-Ni1000 传感器电流 分辨率 -50…150 °C 范围内的精度 |
1.4 mA 0.1 K 0.5 K | |
| Pt1000 传感器电流 分辨率 -40…120 °C 范围内的精度 |
1.8 mA 0.1 K 0.5 K | |
| NTC 10k |
|
|
| 传感器电流 | 140 μA |
|
| 温度范围 -50…-26 °C -25…74 °C 75…99 °C 100…124 °C 125…150 °C | 精度 1 K 0.5 K 1 K 3 K 6 K | 分辨率 0.2 K 0.1 K 0.3 K 1.0 K 2.5 K |
| NTC 100k |
|
|
| 传感器电流 | 140 μA |
|
| 温度范围 -25…-11 °C -10…9 °C 10…99 °C 100...150 °C | 精度 3 K 1 K 0.5 K 1 K | 分辨率 0.2 K 0.1 K 0.1 K 0.2 K |
| 0...2,500 Ω |
|
|
| 传感器电流 分辨率 精度 | 1.8 mA 1 Ω 4 Ω |
|
| |||
| DC 0...10 V 输入 分辨率 1 mV |
|
|
| 0 V 时的精度 5 V 时的精度 10 V 时的精度 输入电阻 | 10 mV 25 mV 50 mV 100 kΩ |
|
| DC 0/4…20 mA 输入 |
|
|
| 分辨率 4 mA 时的精度 12 mA 时的精度 20 mA 时的精度 | 1 μA 40 μA 70 μA 120 μA |
|
| |||
数字输入 （X1...X8） | 0/1 数字信号（二进制）采样电压/电流 触点电阻
延迟 脉冲频率 | 适用无源输入 DC 24 V / 8 mA 最高200 _（闭合） 最低50 k_（断开） 10 ms 最高 20 Hz | |
| |||
模拟输出 | DC 0…10 V 输出 |
|
|
（X3...X8） | 分辨率 0 V 时的精度 5 V 时的精度 10 V 时的精度 124 mV 输出电流 | 11 mV 66 mV 95 mV 124 mV 1 mA（短路保护） | |
| |||
数字输出 | DC 输出外接负载 |
|
|
(X5…X8) | 分断电压 分断能力最高 | DC 24 V 25 mA |
|
| |||
传感器供电 有源/比例 2 x 2 输出 24 V | 电压/电流 基准电位 连接 | DC 24 V +10%，-25% / 2 x 40 mA 端子┴ 带短路保护 | |
| |||
数字输入 D1…D5 (T4) | 0/1 数字信号（二进制） 采样电压/电流 触点电阻
延迟 脉冲频率 | 适用无源输入 DC 24 V / 8 mA 最高 200 _（闭合） 最低 50 k_（断开） 10 ms 最高 30 Hz | |
| |||
模拟输出 | DC 0…10 V 输出 |
|
|
Y1，Y2 (T3) | 分辨率 0 V 时的精度 5 V 时的精度 10 V 时的精度 输出电流 | 11 mV 66 mV 95 mV 124 mV 2 mA（短路保护） | |
| |||
接口 |
|
|
|
过程总线 CE+，CE- (T8) | 过程总线 总线连接双绞线 总线连接/电气特征 总线负载 电缆
2个KNX 节点间的总线电缆长度 KNX 总线电缆总长 总线供电通过
| 基于KNX TP1 CE+，CE-，不可互换 电气隔离 最高 5 mA 必须屏蔽，请参考 KNX 手册“系统规范” 最长 700 m 最长1000 m 50 mA 额定电流的内部 DPSU 外部标准 KNX 供电模块 | |
| |||
第三方总线 | RS-485 (EIA 485) | Modbus RTU 模式 | |
RS-485ModbusRTU |
| 双绞线，屏蔽 | |
A+，B-，REF | 总线连接/电气特征 总线连接双绞线 总线终端电阻（通过软件设置） | 非电气隔离 A+，B-，REF 680 Ω / 120 Ω +1 nF / 680 Ω | |
| |||
本地服务工具接口 T-SV | USB 设备接口 电缆连接 标准电缆 | 插座类型 B USB 插座，系列 B 电缆长度 <3 m | |
| |||
本地 HMI 接口 | HMI (RS-485) |
|
|
T-Hi | 电缆连接 | RJ45，8 针 |
|
| |||
LED | 诊断用 LED | 3色（绿、黄、红） | |
BSP LED 指示灯：
状态表述 | LED状态 |
更新模式 （新的 BSP 和应用程序下载进行中） | 每秒在红灯与绿灯之间转换 |
应用程序未加载 | 黄灯闪烁：50 ms 打开和 1000 ms 关闭 |
应用程序已加载但尚未运行 | 黄灯亮 |
应用程序运行中 | 绿灯亮 |
BSP 错误（软件错误） | 红灯以 2 Hz 频率闪烁 |
硬件错误 | 红灯亮 |
总线 LED
该 LED 仅指示集成的调制解调器通讯的状态。它并不指示内部通讯（至 I/O 或
COM 扩展模块）状态，可在相应的扩展模块上查看该状态。
状态表述 | LED 状态 |
未连接调制解调器或 LED 禁用 | 关闭 |
调制解调器已连接并启用，无激活通讯 | 黄灯亮 |
调制解调器已连接且通讯激活 | 绿灯亮 |
调制解调器已连接但有错误发生 （无可用初始化） | 红灯亮 |
调制解调器服务接口 | 通过控制器右上端插入 |
|
| 工具和调制解调器 |
|
| （全模式 modem 接口） |
|
| 电缆连接 | RJ45，8 针，右上端 电缆长度 <3 m |
| 支持的调制解调器类型 | 西门子TC65 GSM调制解调器端子 Devolo Microlink 56k I |
| 通过控制器右上端的插件连接 |
|
SD 卡 | SD 卡 | 128 MB…2 GB |
| 插口 | 插口侧入 |
警告 | 在读写访问时对控制器进行启动、停止或断电可能会导致数据丢失。 | |
|
|
|
以太网 |
|
|
IP 服务接口 | 10/100 Mbit (IEEE 802.3U) |
|
TCP-IP | 电缆连接 | RJ45，8 针 |
 | ||
以太网 TCP/IP 示例
设备总线 |
|
|
COMM –增强通讯模块 | 通过位于控制器底部左侧的插口连接。 | |
| 通讯模块连接接口规格基于 SPI。 | |
| 通讯模块的低压电源 |
|
| 电压/电流 | DC 5 V ±10% / 最高 1 A |
|
| 短路保护 |
| 板-板连接器（未包含） | ZEC1,0/10-LPV-3,5GY35AUC2CI1 |
 | ||
I/O – I/O 扩展模块 | 通过控制器底部右侧的插口连接。 I/O 模块连接接口规格基于 RS-485。
| |
| 主控制器提供的电源 | Ueff = AC 24 V ±20%，fmain = 45...65Hz 或 U = DC 24 V ±10%，无内部保险丝 |
| 总线终端电阻 | (680 _ / 120 _ +1 nF / 680 _) |
| 连接器（未包含） | 板-板：ZEC 1,0/4-LPV-3,5 C1 板-线：ZEC 1,0/4-ST-3,5 C1R1 |
| 单股硬线 | 0.2…1.0 mm2 |
| 多股软线（双绞线或带金属圈） | 0.2…1.0 mm2 |
| 电缆长度 | 最长 30 m |
